Bathymétrie
La bathymétrie permet de mesurer et d’analyser les reliefs sous-marins. Notre équipe de topographie marine apporte son expertise sur des missions de Bathymétrie pour des mesures du milieu aquatique avec différentes profondeurs en eau : rivière, lac, zone d’accès restreint, eaux polluées, port, littoral, mer.
Nos hydrographes et techniciens de notre pôle Topographie interviennent avec du matériel spécialisé de Bathymétrie (drone marin, sondeur monofaisceau, sondeur multifaisceaux).
Levé bathymétrique
Les mesures des fonds marins (levés bathymétriques) sont réalisées avec un drone nautique semi-rigide équipé d’un sondeur bathymétrique multifaisceaux. La méthode utilisée permet de réaliser des levés bathymétriques sur différentes zones maritimes et différentes profondeurs tout en assurant la sécurité du géomètre-hydrographe.

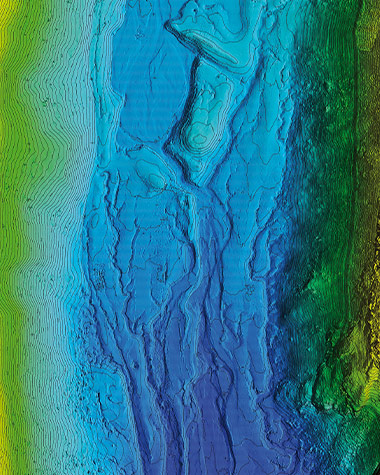

Données bathymétriques
- Suivi bathymétrique de travaux
- Cartographie des fonds marins
- Modélisation numérique de terrain
- Coupes en travers avec profils types
- Cubatures
- Auscultation d’ouvrages immergés

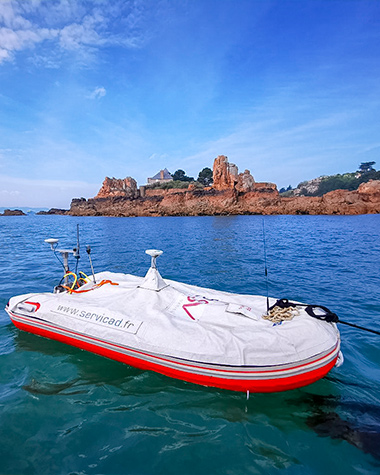

Drone marin
Les bathymétries sont effectuées avec un drone marin. Cet équipement semi-rigide est doté d’un sondeur bathymétrique multifaisceaux pour les relevés sous-marins, d’antennes radio et Wi-Fi pour la communication, d’antennes GPS et d’une centrale inertielle pour la navigation.

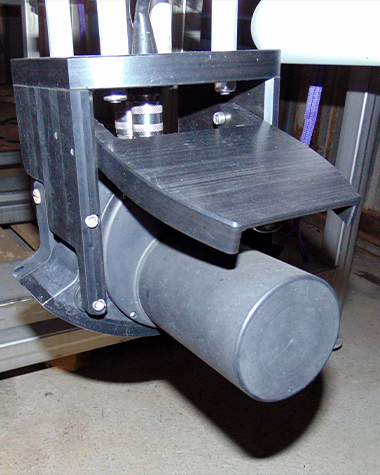

Bathymétrie multifaisceaux
Le drone marin est équipé d’un sondeur multifaisceaux pour les relevés fonds-marins.
- Sondeur haute résolution
- Nombre de faisceaux : 256 – 512
- Plage de profondeur : 0.80 m – 80 m
- Ouverture angulaire : 7° – 179°

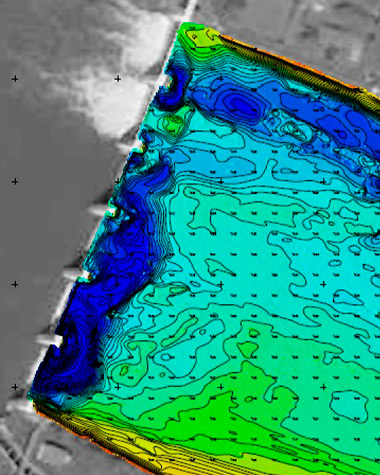

Analyse et traitement des données bathymétriques
Les données bathymétriques issues de l’acquisition sont traitées par le géomètre-hydrographe avec les logiciels Teledyne PDS2000 (maillage de points régulier, isobathes, fond de plan colorisé) et SeaCast (profil de célérité obtenu avec la sonde AML).
Nos projets de Bathymétrie
Notre entreprise apporte son expertise pour des mesures du milieu aquatique. Nos géomètres-hydrographes réalisent des levés Bathymétriques en différents environnements : littoral, port, canal, lac, rivière.
Lac
- Curage de la Grand-Mare à Marais-Vernier (Eure)
- Projet solaire flottant au Lac des Toules à Bourg-Saint-Pierre (Suisse)
- Reconfiguration du Barrage de Poutès à Monistrol-d’Allier (Haute-Loire)
- Curage aux abords du barrage de Port-Mort à Notre-Dame-de-la-Garenne (Eure)
Rivière, fleuve
- Reméandrage du fleuve la Vire à Candol (Manche)
- Barrage éclusé de Port-à-l’Anglais à Alfortville (Val-de-Marne)
Port
- Extension du Port de Brest (Finistère)
- Extension de l’infrastructure portuaire de Cherbourg-Octeville (Manche)
- Extension du terminal conteneurs de Montoir-de-Bretagne (Loire-Atlantique)
- Port du Linkin à Peros-Guirrec (Côtes-d’Armor)
- Aménagement du quai Hermann Pasquier au Havre (Seine-Maritime)
- Dragage de la zone d’évitage du port de Caen-Ouistreham (Calvados)
Littoral
- Rénovation des zones de mouillage de Île de Bréhat (Côtes-d’Armor)
Ouvrage d'art
- Projet de construction du Pont Simone Veil à Bordeaux (Gironde)
Confiez-nous vos bathymétries
Nos géomètres-hydrographes sont à votre écoute pour vos projets de bathymétrie.
